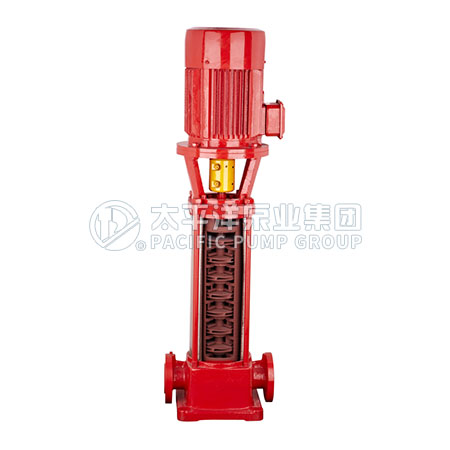

XBD-GDL立式多級管道式消防離心泵產品概述
XBD-GDL立式多級消防泵本公司根據GDL系列立式單吸多級分段管道式離心泵基礎上根據消防泵的要求進行開發出的新一代XBD管道型中低壓消防泵組產品，該系列產品，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏、使用壽命長。以水力平衡解決軸向力，因而泵運磚平穩、低噪音，可以簡便安裝于一段水平管路中間。
二、XBD-GDL立式多級管道式消防離心泵應用范圍
XBD-GDL型消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防栓供水、噴淋系統供水、消防系統穩壓，其它場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處清潔液體和消防水的輸送。
三、XBD-GDL立式多級管道式消防離心泵產品特點
1、安裝、維修方便：泵吸入口和吐出口均水平方向，簡化了管路的連接（管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修較為方便）；
2、外形美觀：采用不銹鋼外套及管道式結構，外形美觀；
3、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用；
4、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點；
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，大地減少流動噪音。
四、XBD-GDL立式多級管道式消防離心泵型號意義
XBD5.6/20G-100GDLx4
XBD–消防泵組代號
5.6–設計壓力（1/10MPa）即揚程為56m
20–設計流量（L/S）
G–供水
100–進出口直徑（mm）
4–泵級數
五、XBD-GDL立式多級管道式消防離心泵主要性能參數
序號 | 型號 | 流量Q | 揚程H | 功率 | |
m3/h | L/S | (m) | （KW） | ||
1 | XBD2.4/0.6G-25GDL2-12×2 | 2 | 0.6 | 24 | 0.75 |
2 | XBD3.6/0.6G-25GDL2-12×3 | 36 | 1.1 | ||
3 | XBD4.8/0.6G-25GDL2-12×4 | 48 | 1.1 | ||
4 | XBD6.0/0.6G-25GDL2-12×5 | 60 | 1.5 | ||
5 | XBD7.2/0.6G-25GDL2-12×6 | 72 | 1.5 | ||
6 | XBD8.4/0.6G-25GDL2-12×7 | 84 | 2.2 | ||
7 | XBD9.6/0.6G-25GDL2-12×7 | 96 | 2.2 | ||
8 | XBD10.8/0.6G-25GDL2-12×9 | 108 | 3 | ||
9 | XBD12/0.6G-25GDL2-12×10 | 120 | 3 | ||
10 | XBD13.2/0.6G-25GDL2-12×11 | 132 | 4 | ||
11 | XBD14.4/0.6G-25GDL2-12×12 | 144 | 4 | ||
12 | XBD15.6/0.6G-25GDL2-12×13 | 156 | 5.5 | ||
13 | XBD16.8/0.6G-25GDL2-12×14 | 168 | 5.5 | ||
14 | XBD18/0.6G-25GDL2-12×15 | 180 | 5.5 | ||
15 | XBD2.2/1.2G-25GDL4-11×2 | 4 | 1.2 | 22 | 1.1 |
16 | XBD3.3/1.2G-25GDL4-11×3 | 33 | 1.1 | ||
17 | XBD4.4/1.2G-25GDL4-11×4 | 44 | 1.5 | ||
18 | XBD5.5/1.2G-25GDL4-11×5 | 55 | 2.2 | ||
19 | XBD6.6/1.2G-25GDL4-11×6 | 66 | 2.2 | ||
20 | XBD7.7/1.2G-25GDL4-11×7 | 77 | 3 | ||
21 | XBD8.8/1.2G-25GDL4-11×8 | 88 | 3 | ||
22 | XBD9.9/1.2G-25GDL4-11×9 | 99 | 4 | ||
23 | XBD11.0/1.2G-25GDL4-11×10 | 110 | 4 | ||
24 | XBD12.1/1.2G-25GDL4-11×11 | 121 | 5.5 | ||
25 | XBD13.2/1.2G-25GDL4-11×12 | 132 | 5.5 | ||
26 | XBD14.3/1.2G-25GDL4-11×13 | 143 | 7.5 | ||
27 | XBD15.4/1.2G-25GDL4-11×14 | 154 | 7.5 | ||
28 | XBD16.5/1.2G-25GDL4-11×15 | 165 | 7.5 | ||
29 | XBD2.4/1.7G-40GDL6-12×2 | 6 | 1.7 | 24 | 1.5 |
30 | XBD3.6/1.7G-40GDL6-12×3 | 36 | 1.5 | ||
31 | XBD4.8/1.7G-40GDL6-12×4 | 48 | 2.2 | ||
32 | XBD6.0/1.7G-40GDL6-12×5 | 60 | 2.2 | ||
33 | XBD7.2/1.7G-40GDL6-12×6 | 72 | 3 | ||
34 | XBD8.4/1.7G-40GDL6-12×7 | 84 | 3 | ||
35 | XBD9.6/1.7G-40GDL6-12×8 | 96 | 4 | ||
36 | XBD10.8/1.7G-40GDL6-12×9 | 108 | 4 | ||
37 | XBD12.0/1.7G-40GDL6-12×10 | 120 | 5.5 | ||
38 | XBD13.2/1.7G-40GDL6-12×11 | 132 | 5.5 | ||
39 | XBD14.4/1.7G-40GDL6-12×12 | 144 | 7.5 | ||
40 | XBD15.6/1.7G-40GDL6-12×13 | 156 | 7.5 | ||
41 | XBD16.8/1.7G-40GDL6-12×14 | 168 | 11 | ||
42 | XBD18.0/1.7G-40GDL6-12×15 | 180 | 11 | ||
43 | XBD3.0/3.4G-50GDL12-15×2 | 12 | 3.4 | 30 | 2.2 |
44 | XBD4.5/3.4G-50GDL12-15×3 | 45 | 3 | ||
45 | XBD6.0/3.4G-50GDL12-15×4 | 60 | 4 | ||
46 | XBD7.5/3.4G-50GDL12-15×5 | 75 | 5.5 | ||
47 | XBD9.0/3.4G-50GDL12-15×6 | 90 | 5.5 | ||
48 | XBD10.5/3.4G-50GDL12-15×7 | 105 | 7.5 | ||
49 | XBD12.0/3.4G-50GDL12-15×8 | 120 | 7.5 | ||
50 | XBD13.5/3.4G-50GDL12-15×9 | 135 | 11 | ||
51 | XBD15.0/3.4G-50GDL12-15×10 | 150 | 11 | ||
52 | XBD3.0/5.0G-50GDL18-15×2 | 18 | 5.0 | 30 | 3 |
53 | XBD4.5/5.0G-50GDL18-15×3 | 45 | 4 | ||
54 | XBD6.0/5.0G-50GDL18-15×4 | 60 | 5.5 | ||
55 | XBD7.5/5.0G-50GDL18-15×5 | 75 | 7.5 | ||
56 | XBD9.0/5.0G-50GDL18-15×6 | 90 | 7.5 | ||
57 | XBD10.5/5.0G-50GDL18-15×7 | 105 | 11 | ||
58 | XBD12.0/5.0G-50GDL18-15×8 | 120 | 11 | ||
59 | XBD13.5/5.0G-50GDL18-15×9 | 135 | 15 | ||
60 | XBD15.0/5.0G-50GDL18-15×10 | 150 | 15 | ||
61 | XBD2.4/6.6G-65GDL24-12×2 | 24 | 6.6 | 24 | 3 |
62 | XBD3.6/6.6G-65GDL24-12×3 | 36 | 4 | ||
63 | XBD4.8/6.6G-65GDL24-12×4 | 48 | 5.5 | ||
64 | XBD6.0/6.6G-65GDL24-12×5 | 60 | 7.5 | ||
65 | XBD7.2/6.6G-65GDL24-12×6 | 72 | 7.5 | ||
66 | XBD8.4/6.6G-65GDL24-12×7 | 84 | 11 | ||
67 | XBD9.6/6.6G-65GDL24-12×8 | 96 | 11 | ||
68 | XBD10.8/6.6G-65GDL24-12×9 | 108 | 15 | ||
69 | XBD12.0/6.6G-65GDL24-12×10 | 120 | 15 | ||
70 | XBD13.2/6.6G-65GDL24-12×11 | 132 | 18.5 | ||
71 | XBD14.4/6.6G-65GDL24-12×12 | 144 | 18.5 | ||
72 | XBD2.4/10G-80GDL36-12×2 | 36 | 10.0 | 24 | 4 |
73 | XBD3.6/10G-80GDL36-12×3 | 36 | 5.5 | ||
74 | XBD4.8/10G-80GDL36-12×4 | 48 | 7.5 | ||
75 | XBD6.0/10G-80GDL36-12×5 | 60 | 11 | ||
76 | XBD7.2/10G-80GDL36-12×6 | 72 | 11 | ||
77 | XBD8.4/10G-80GDL36-12×7 | 84 | 15 | ||
78 | XBD9.6/10G-80GDL36-12×8 | 96 | 15 | ||
79 | XBD10.8/10G-80GDL36-12×9 | 108 | 18.5 | ||
80 | XBD12.0/10G-80GDL36-12×10 | 120 | 18.5 | ||
81 | XBD2.8/15G-80GDL54-14×2 | 54 | 15.0 | 28 | 7.5 |
82 | XBD4.2/15G-80GDL54-14×3 | 42 | 11 | ||
83 | XBD5.6/15G-80GDL54-14×4 | 56 | 15 | ||
84 | XBD7.0/15G-80GDL54-14×5 | 70 | 18.5 | ||
85 | XBD8.4/15G-80GDL54-14×6 | 84 | 18.5 | ||
86 | XBD9.8/15G-80GDL54-14×7 | 98 | 22 | ||
87 | XBD11.2/15G-80GDL54-14×8 | 112 | 30 | ||
88 | XBD12.6/15G-80GDL54-14×9 | 126 | 30 | ||
89 | XBD14.0/15G-80GDL54-14×10 | 140 | 37 | ||
90 | XBD2.8/120-100GDL72-14×2 | 72 | 20.0 | 28 | 11 |
91 | XBD4.2/20G-100GDL72-14×3 | 42 | 15 | ||
92 | XBD5.6/20G-100GDL72-14×4 | 56 | 18.5 | ||
93 | XBD7.0/20G-100GDL72-14×5 | 70 | 22 | ||
94 | XBD8.4/20G-100GDL72-14×6 | 84 | 30 | ||
95 | XBD9.8/20G-100GDL72-14×7 | 98 | 30 | ||
96 | XBD11.2/20G-100GDL72-14×8 | 112 | 37 | ||
97 | XBD12.6/20G-100GDL72-14×9 | 126 | 37 | ||
98 | XBD14.0/20G-100GDL72-14×10 | 140 | 45 | ||
99 | XBD4.0/27.8G-125GDL100-20×2 | 100 | 27.8 | 40 | 18.5 |
100 | XBD6.0/27.8G-125GDL100-20×3 | 60 | 30 | ||
101 | XBD8.0/27.8G-125GDL100-20×4 | 80 | 37 | ||
102 | XBD10./27.8G-125GDL100-20×5 | 100 | 45 | ||
103 | XBD12.0/27.8G-125GDL100-20×6 | 120 | 55 | ||
104 | XBD14.0/27.8G-125GDL100-20×7 | 140 | 75 | ||
105 | XBD16.0/27.8G-125GDL100-20×8 | 160 | 75 | ||
106 | XBD18.0/27.8G-125GDL100-20×9 | 180 | 75 | ||
107 | XBD20.0/27.8G-125GDL100-20×10 | 200 | 90 | ||
108 | XBD4.0/44.4G-150GDL160-20×2 | 160 | 44.4 | 40 | 30 |
109 | XBD6.0/44.4G-150GDL160-20×3 | 60 | 37 | ||
110 | XBD8.0/44.4G-150GDL160-20×4 | 80 | 55 | ||
111 | XBD10.0/44.4G-150GDL160-20×5 | 100 | 75 | ||
112 | XBD12.0/44.4G-150GDL160-20×6 | 120 | 75 | ||
113 | XBD14.0/44.4G-150GDL160-20×7 | 140 | 90 | ||
114 | XBD16.0/44.4G-150GDL160-20×8 | 160 | 110 | ||
115 | XBD18.0/44.4G-150GDL160-20×9 | 180 | 110 | ||
116 | XBD20.0/44.4G-150GDL160-20×10 | 200 | 132 | ||
備注：部分消防泵型號。
六、XBD-GDL立式多級管道式消防離心泵使用注意事項
1、消防泵均采用不銹鋼軸、鋁青銅葉輪（國家消防驗收標準），如有不同材質要求，詢價（訂貨）時請另行注明。
2、消防泵每半年應至少啟動1次，以防長期不用或保養不善產生銹蝕造成再次啟動困難。
4、進水管路必須高度密封，不能漏水、漏氣；
5、禁止泵在汽蝕狀態下長期運行；
6、禁止泵在大流量、低揚程工況運行時，電機超電流長期運行；
7、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
8、泵在運行中應有專人看管，以免發生意外；
9、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
10、機械密封的維護與保養：
1).機械密封潤滑液應清潔無固體顆粒；
2).嚴禁機械密封在（無水）干磨情況下工作；
3).起動前應盤動泵(電機)幾圈，以免突然起動造成機械密封斷裂損壞
