ZCQ型磁力自吸泵

ZCQ型磁力驅動泵產品概述：

ZCQ型磁力驅動泵，是應用現代磁學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵，采用內外磁鋼推拉傳遞，磁路中間用隔離套將液體封閉在隔離套內，以靜密封代動密封，解決了其它機械泵無法避免的跑、冒、滴、漏之弊病。

適用于輸送有毒、易揮發、易漏、易燃、易爆及貴重液體的輸送。此泵結構緊湊，外型美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于化工、制藥、電鍍、食品、石油、環保、稀土分離、冶煉、汽車制造、科研機構、國防工業等領域。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

ZCQ型磁力驅動泵產品產品特點

磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

過流部件彩不銹鋼、高密度碳、高純氧化鋁陶瓷、填充聚四氟乙烯等耐腐蝕材料制造，加上無泄漏密封結構設計，確保化學流體的安全輸送。

泵的效率達到50-55%，泵的設計過程是充分考慮了節能。

結構簡單，主要部件模塊化，以便于簡便快速成的拆卸和檢查。易損件可單獨更換。

ZCQ型磁力驅動泵型號意義：

CQB 40 –25 – 160

CQ -  磁力泵

B -  過流部件為不銹鋼

40 -  進口直徑（mm）

25 -  出口直徑（mm）

160 -  葉輪名義直徑（mm）

ZCQ型磁力驅動泵技術參數：

流量：0.8～200m3/h；

揚程：12～80m；

轉速：2900r/min；

功率：0.37～160kw；

口徑：10 ~ 150mm；

適用溫度：-20～100℃。

ZCQ型磁力驅動泵產品用途

磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類，稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想

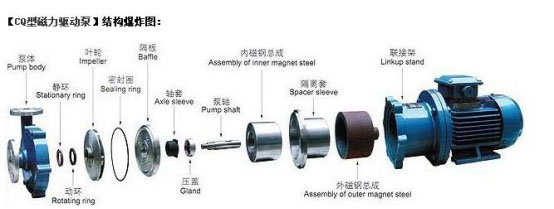

ZCQ型磁力驅動泵結構圖

注：泵體材質：304不銹鋼；

動環材質：填充四氟；

靜環材質：陶瓷；

葉輪：304不銹鋼；

密封圈：橡膠；

隔板：304不銹鋼；

軸套：填充四氟；

壓蓋：304不銹鋼；

泵軸：304不銹鋼；

內磁鋼總成：304不銹鋼+磁鐵；

隔離套：304不銹鋼；外

磁鋼總成：鑄鋼+磁鐵

ZCQ型自吸式磁力泵型號描述

產品型號：ZCQ型

產品名稱：ZCQ型自吸式磁力泵

產品特點：ZCQ型自吸泵，在具備了自吸功能外，內部采取磁力驅動結構部件設計，徹底解決了其它機械泵在密封件上，出現的漏，滲，跑系列弊端，自吸泵身和過流之間的部件連接，材料均采用了高耐腐蝕的四氟石墨，剛玉陶瓷，特殊處理過的不銹鋼等材料精制而成，高度能達到4米，不需底閥和引灌水仔細磁力泵的有點外，還具備自吸功能的特點。

目前ZCQ型磁力驅動泵的自動化設計功能，可以達到遠距離控制以及在不固定形式上的流動情況下使用的理想泵型。

ZCQ型磁力驅動泵性能參數
